특수비파괴검사(Special NDT Technique)

FMC (Full Matrix capture) & TFM (Total Focusing Method)

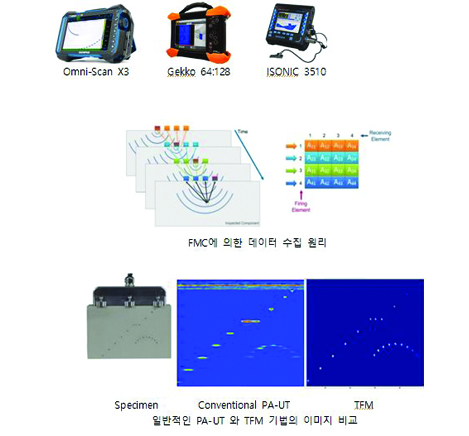

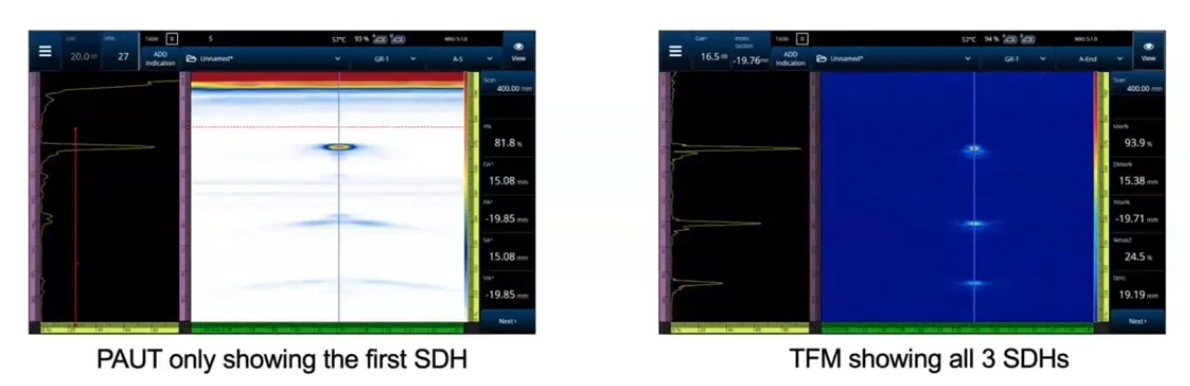

TFM(Total Focusing Method)은 FMC(Full Matrix Capture)모드로 수집된 신호의 영상 처리 알고리즘을 지칭합니다. FMC는 위상배열 탐촉자에 대해 하나의 소자에서 발생시킨 초음파 신호를 모든 압전소자에서 수신하고, 이 방법으로 모든 가능한 송수신 조합의 신호 데이터를 수집하는 방법입니다. 이 FMC 데이터는 후처리를 통해 초음파 영상으로 재구성될 수 있으며, 기존 위상배열 초음파 영상과 동등한 영상뿐만 아니라 가상적으로 관심영역의 모든 지점에 집속하여 분해능과 선명도가 향상된 영상으로도 합성이 가능합니다. 이 영상처리 기법이 TFM 입니다. FMC-TFM의 장점은 검사 대상에 대하여 수집된 신호를 최적의 상태로 재구성하고 고정된 위치에서 수집된 신호를 다양한 방식으로 분석할 수 있습니다.

사용 장비 : Omni-Scan X3, Gekko 64:128, ISONIC 3510

FMC
