특수비파괴검사(Special NDT Technique)

CR (Computed Radiography)

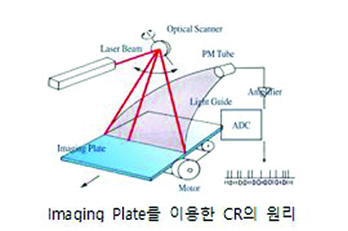

CR은 디지털 방사선투과검사의 한 종류로서 기존의 필름 대신 IP(Imaging Plate)라는 고감도 영상판을 이용하여 촬영하며 영상 정보가 축적된 IP에 레이져 빔을 주사하여 영상 정보를 획득하고 여기서 얻어진 아날로그 신호를 디지털 신호로 변환하여 각종 영상처리를 할 수 있는 시스템입니다. CR은 방사선에 민감한 영상판을 사용함으로써 방사선 조사 시간을 단축시킬 수 있으며 화상 처리가 가능해 보다 선명한 영상을 얻을 수 있는 장점이 있습니다. 적용 가능한 분야로는 기존의 방사선투과검사에 비하여 노출 시간이 현저히 감소하므로 PECT 또는 GW-UT 결과 부식 및 두게 감육이 의심되는 영역에 대한 두께 측정, 각종 장치류의 내부 구조 분석에 적용할 수 있습니다. 최근에는 디지털 비파괴검사 기법의 발전에 따라 기존의 필름을 이용한 방사선투과검사 기법을 대체하고 있습니다.

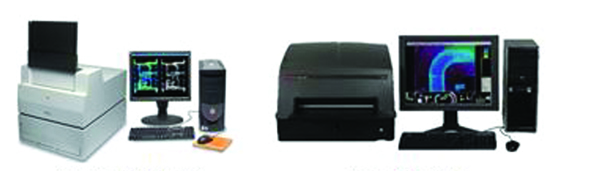

사용 장비 : Kodak ACR2000i, Kodak HPX-1

육안검사 이미지
Kodak ACR2000i Kodak HPX-1
육안검사 이미지

육안검사 이미지

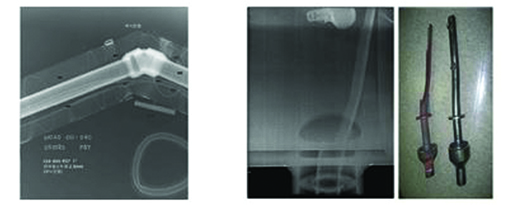

CR 이용한 배관 두께 감육 측정 장치류 촤영 및 파단 모습
